根據增強層工藝,高壓膠管分為兩大技術流派:
高壓鋼絲編織油管
工藝特性:鋼絲呈交叉網狀編織,層間貼合緊密
壓力范圍:10-40MPa(適用于中低壓系統)
典型場景:農機液壓升降、機床潤滑管路
高壓鋼絲纏繞油管(本文重點)
工藝特性:鋼絲以54°螺旋角多層纏繞,抗脈沖性提升50%
壓力范圍:35-120MPa(覆蓋中壓至超高壓需求)
典型場景:礦山液壓支架、油田壓裂設備
| 結構層 | 材料與功能 | 技術參數 |
|---|---|---|
| 內膠層 | NBR丁腈橡膠 | 耐油性≥90%,厚度2.0±0.2mm |
| 中膠層 | CR粘接橡膠 | 緩沖壓力波動,厚度1.5mm |
| 增強層 | 4-8層SWP-B級鋼絲(直徑0.3-2.0mm) | 抗拉強度≥2150N/mm² |
| 外膠層 | CSM氯磺化聚乙烯 | 耐磨系數比普通膠高60% |
| 型號 | 增強結構 | 工作壓力 | 耐受溫度 | 核心應用場景 |
|---|---|---|---|---|
| 4SP | 4層鋼絲纏繞 | 35-60MPa | -40℃~100℃ | 注塑機射膠、冶金設備冷卻系統 |
| 4SH | 4層高密纏繞 | 70-100MPa | -40℃~120℃ | 盾構機推進油路、鑿巖機液壓泵 |
| R12 | 4層+耐高溫層 | 40MPa | 峰值150℃ | 壓鑄機熱室、熔鋁設備輸送管路 |
| R13 | 6層抗沖擊纏繞 | 100-120MPa | -50℃~130℃ | 極地鉆機、深海采礦液壓系統 |
| R15 | 8層超強纏繞 | 120MPa+ | -40℃~110℃ | 油田壓裂泵、萬噸液壓機主油路 |
通徑范圍:DN6mm~DN305mm(支持非標定制)
脈沖壽命:≥80萬次(ISO 6803標準測試)
爆破壓力:≥4倍工作壓力(100MPa級實測420MPa)
彎曲半徑:比同級編織膠管小30%(減少管路布置空間)
壓力匹配原則
系統最大壓力×1.5 ≤ 膠管額定壓力
例:50MPa系統需選用75MPa級4SP型
溫度適配原則
常規工況選4SH型(-40℃~120℃)
高溫場景必選R12型(瞬間150℃)
介質兼容原則
| 輸送介質 | 推薦內膠材質 |
|---|---|
| 礦物油/液壓油 | 標準NBR |
| 油水乳化液 | 加厚CR內層 |
| 酸性介質 | FKM氟橡膠 |
行業認證標識
ISO 1436:鋼絲纏繞液壓軟管國際認證
GB/T 3683:中國液壓橡膠軟管國家標準
MSHA認證:礦山設備安全準入資質

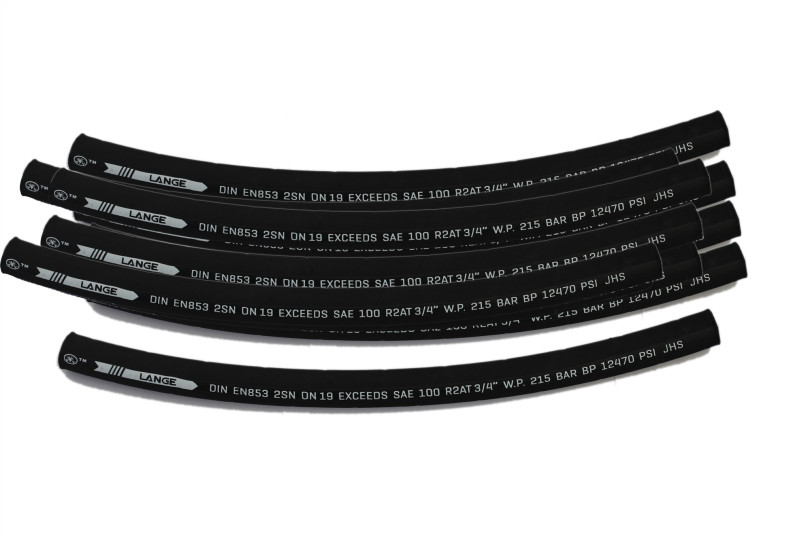

鋼絲織造膠管
高壓鋼絲織造膠管結構首要由耐液體的合成橡膠內膠層、中膠層、Ⅰ、Ⅱ、Ⅲ層鋼絲織造層、耐天候的合成橡膠外膠層組成。
但根據高壓膠管的規劃原理,Ⅲ層織造膠管在膠管承壓時不起任何效果,白白浪費資料,增加膠管本身重量,下降膠管的可曲撓性。所以,各國規范中均沒有這種膠管的規范。一些企業的老工程師依舊沿襲曩昔的老規范,所以在規劃時依舊有人選擇這種型號。
高壓鋼絲織造膠管用處:高壓鋼絲增強液壓油管首要用于礦井液壓支架、油田開發,適宜于工程修建、起重運送、冶金鍛壓、礦山設備、船只、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓體系中運送具有一定壓力和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動。
高壓鋼絲織造膠管工作溫度:油類-40℃~100℃,空氣-30℃~50℃,水乳液+80℃以下。
高壓鋼絲織造膠管標準規模:DN5mm~DN102mm。
石油鉆探膠管
結構:內膠層、內膠維護層、中膠層、鋼絲環繞層和外膠層組成。
用處:鋼絲環繞鉆探膠管用于油田固井、修井及石油地質勘探、小型鉆機和水利采煤、運送泥漿及常溫水等流體介質。
